Xét nghiệm INS nhiễu nhiễu tần số cao
Khởi động thử nghiệm
Thử nghiệm INS nhiễu nhiễu tần số cao thuộc về thử nghiệm trường EMC,và mục đích thử nghiệm cơ bản của nó giống như tiêu chuẩn quốc tế IEC 61000-4-4 (kiểm tra nhóm xung điện nhanh)Khả năng thử nghiệm này chủ yếu phục vụ khách hàng liên quan đến Nhật Bản và một số quốc gia châu Á.

Xét nghiệm INS nhiễu nhiễu tần số cao

Thử nghiệm này chủ yếu mô phỏng các thiết bị chuyển mạch trong mạch, chẳng hạn như rơle, vv Khi chúng được bật hoặc tắt, dòng điện trong mạch sẽ thay đổi nhanh chóng.Nếu có các thành phần cảm ứng trong mạch, sự thay đổi nhanh chóng của dòng điện sẽ tạo ra nhiễu điện áp cao ngay lập tức.cộng hưởng và khuếch đại bởi IC thông qua dây dẫn của dây điện và bảng mạch in bên trong thiết bịĐể đảm bảo sự ổn định của các sản phẩm điện tử trong khi sử dụng, cần phải thực hiện các thử nghiệm chống nhiễu (EMS) trên chúng.Sử dụng một máy phát xung tần số cao, một số nhóm tín hiệu xung được áp dụng trực tiếp lên các mẫu được thử nghiệm và khả năng chống nhiễu của các mẫu được đánh giá dựa trên những thay đổi trong hiệu suất mẫu trước đó,sau và trong khi thử nghiệm.
Các đối tượng ứng dụng thử nghiệm
Thiết bị điện tử như bảng điều khiển trung tâm
Tiêu chuẩn chung
NECA TR-28: Chỉ số thử nghiệm cho máy thử âm thanh tần số cao sóng hình chữ nhật

JEM TR-177: Chỉ số thử nghiệm cho các máy thử âm thanh tần số cao sóng hình chữ nhật cho máy móc và thiết bị điện

JEC 0103_2005: Tiêu chuẩn thử mạch điều khiển điện áp thấp

Công cụ thử nghiệm

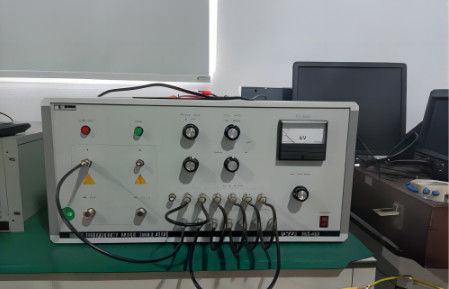

Máy phát xung tần số cao

Máy phát xung tần số cao

Dữ liệu mô hình:

Mô hình: INS-40A

Phạm vi xung đầu ra (50Ω tải): xung hình chữ nhật 0 ~ 2KVmax±10%

Phạm vi xung đầu ra mạch mở: xung hình chữ nhật 0~4KVmax±10%

Độ rộng xung: 50ns ~ 1μs (50Ω tải, bước 50ns)

Thời gian tăng ≤1ns

Khả năng điện của thiết bị được thử nghiệm:

Đường dây xoay đơn pha: 220Vmax, 16Amax

DC pha đơn: 220Vmax, 16Amax

Phương pháp thử nghiệm

1Kết nối đầu đầu ra xung trực tiếp với đầu đầu vào điện của mẫu được thử nghiệm bằng cáp đồng trục đầu ra.

Phương pháp thử nghiệm INS nhiễu tiếng ồn tần số cao

2Hợp tác với toàn bộ máy hoặc nền kết nối, và sử dụng thăm dò gần trường (địa trường điện, từ trường) để trực tiếp áp dụng xung vào vỏ mẫu ở 0cm.
