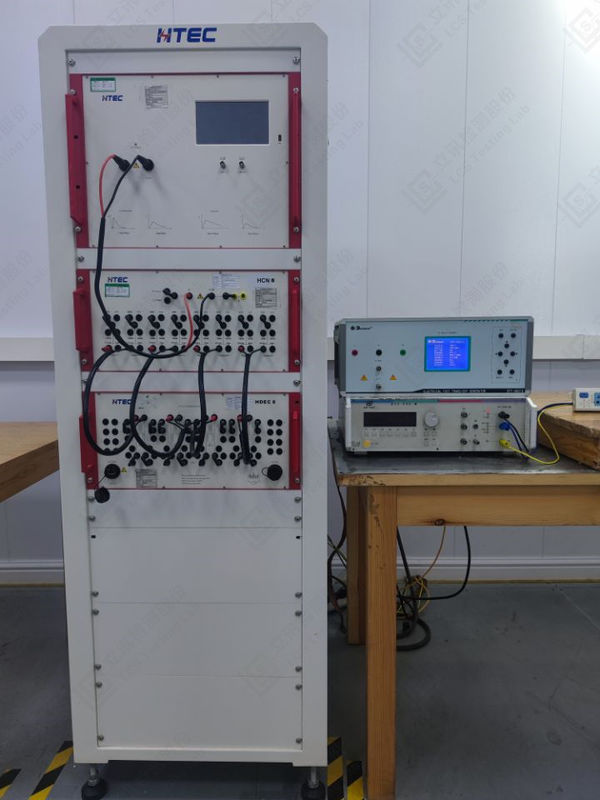

Kiểm tra hiệu suất quang điện LED
giới thiệu cơ bản
Đèn phát sáng bán dẫn (LED) đã được sử dụng rộng rãi trong các chỉ báo, đèn tín hiệu, màn hình thiết bị, đèn nền điện thoại di động, nguồn ánh sáng xe và các dịp khác.Công nghệ đèn LED màu trắng cũng đang phát triển liên tục, và đèn LED ngày càng được sử dụng trong lĩnh vực chiếu sáng. Trong quá khứ, không có tiêu chuẩn quốc gia toàn diện và tiêu chuẩn ngành cho thử nghiệm đèn LED.nó chỉ có thể dựa trên các thông số tương đốiCác nhà sản xuất, người dùng và các tổ chức nghiên cứu khác nhau rất gây tranh cãi về điều này, dẫn đến sự phát triển của ngành công nghiệp LED trong nước bị ảnh hưởng rất lớn.
Đo hiệu suất ánh sáng
Luồng ánh sáng
Phương pháp 1 Điện đo quang phổ hình cầu tích hợp
Hướng dẫn:
CIE84:1989 "Kiểm tra luồng ánh sáng";
IESNA LM79-08 "Các phép đo điện và quang học của các sản phẩm chiếu sáng trạng thái rắn"
Phương pháp 2 Goniophotometer
Hướng dẫn:
CIE84:1989 "Kiểm tra luồng ánh sáng";
IESNA LM79-08 "Các phép đo điện và quang học của các sản phẩm chiếu sáng trạng thái rắn"
Các vật liệu thử nghiệm:
góc chùm ánh sáng hiệu suất ánh sáng luồng
Nhẫn ánh sáng đi qua Phân phối năng lượng quang phổ Phản xạ màu Độ dài sóng đỉnh
Duy trì luồng ánh sáng Chỉ số hiển thị màu Định tuyến màu Độ dung nạp màu

Phân bố cường độ ánh sáng (đường cong phân bố ánh sáng)
Phương pháp Goniophotometer
Hướng dẫn:
IESNA LM79-08 "Các phép đo điện và quang học của các sản phẩm chiếu sáng trạng thái rắn"
CIE 121: 1998 "Photometry đèn và Goniophotometry"
CIE 043: 1979 "Kiểm tra độ sáng của đèn pha"
GB/T 9468 Yêu cầu chung về đo lường quang quang của đèn
GB/T 7002: 2008 Kiểm tra quang học của đèn chiếu sáng
Các vật liệu thử nghiệm:
Hiệu quả năng lượng của đèn, góc chùm, phân bố cường độ đèn, đường cong giới hạn độ sáng
Đường cong gần đúng của đèn trong nhà, đường cong phân bố cường độ ánh sáng bằng nhau, lưu lượng ánh sáng tổng thể, lưu lượng ánh sáng hình vòng

Cờ phẳng phẳng, đường cong phẳng hình tròn, yếu tố ánh sáng thắt (BLF), đường cong phẳng hình chữ nhật

Phương pháp thử nghiệm
Đèn LED là một phím kết nối PN đơn cực được làm bằng vật liệu vô cơ bán dẫn. Mối quan hệ giữa điện áp và dòng điện của nó được gọi là đặc điểm volt-ampere.Các thông số đặc trưng điện LED bao gồm dòng điện phía trướcĐèn LED phải được điều khiển bởi dòng điện và điện áp thích hợp để hoạt động bình thường (như thể hiện trong hình 1).Bằng cách kiểm tra đặc điểm điện của đèn LED, điện áp phía trước tối đa cho phép, dòng điện phía trước và điện áp ngược và dòng của đèn LED có thể được lấy ra.Lượng điện hoạt động tối ưu của đèn LED cũng có thể được xác định.
Đặc điểm điện của đèn LED thường được thử nghiệm bằng điện áp và đồng hồ điện áp dưới nguồn cung cấp điện của nguồn điện liên tục và nguồn điện áp liên tục tương ứng.
Xét nghiệm đặc tính quang học
Tương tự như các nguồn ánh sáng khác, thử nghiệm các đặc điểm ánh sáng LED chủ yếu bao gồm luồng ánh sáng, hiệu suất ánh sáng, luồng bức xạ, hiệu suất bức xạ, cường độ ánh sáng,đặc điểm phân bố cường độ ánh sáng và các thông số quang phổ.

Dòng lượng ánh sáng và hiệu quả ánh sáng
Có hai phương pháp để kiểm tra luồng ánh sáng, cụ thể là phương pháp cầu tích hợp và phương pháp quang đo góc biến.Phương pháp đo quang góc biến là phương pháp chính xác nhất để kiểm tra luồng ánh sáng, nhưng vì mất nhiều thời gian, phương pháp tích hợp quả cầu thường được sử dụng để kiểm tra luồng ánh sáng.Có hai cấu trúc thử nghiệm trong phương pháp cầu tích hợp hiện có để đo lưu lượng ánh sáng LEDMột là đặt đèn LED dưới thử nghiệm ở trung tâm của quả cầu, và một là đặt nó trên tường của quả cầu.
Khi phương pháp tích hợp quả cầu được sử dụng để kiểm tra luồng ánh sáng, sự tự hấp thụ ánh sáng bởi nguồn ánh sáng sẽ ảnh hưởng đến kết quả thử nghiệm.thường cần thiết để giới thiệu đèn phụ trợ.
Sau khi đo lưu lượng ánh sáng, hiệu suất ánh sáng của đèn LED có thể được đo bằng máy kiểm tra tham số điện.Các phương pháp thử nghiệm luồng bức xạ và hiệu suất bức xạ tương tự như thử nghiệm luồng ánh sáng và hiệu suất ánh sáng.

Đặc điểm về cường độ ánh sáng và phân bố cường độ ánh sáng
Độ cường độ ánh sáng của nguồn ánh sáng điểm được phân phối đồng đều trong tất cả các hướng trong không gian,và kết quả thử nghiệm thu được bằng cách sử dụng các máy dò với khẩu độ nhận khác nhau ở khoảng cách khác nhau sẽ không thay đổiTuy nhiên, do sự phân bố cường độ ánh sáng không nhất quán của đèn LED, kết quả thử nghiệm thay đổi theo khoảng cách thử nghiệm và khẩu độ của máy dò.CIE-127 đề xuất hai điều kiện thử nghiệm được khuyến cáo để mỗi đèn LED có thể được thử nghiệm và đánh giá cường độ ánh sáng trong cùng một điều kiệnHiện tại, các nhà sản xuất và cơ quan thử nghiệm LED khác nhau đã trích dẫn các điều kiện thử nghiệm CIE-127 được khuyến cáo.

Các thông số quang phổ
Các thông số đặc trưng quang phổ của đèn LED chủ yếu bao gồm bước sóng phát xạ đỉnh, băng thông bức xạ quang phổ và phân phối năng lượng quang phổ.Phạm vi của một đèn LED đơn màu là một đỉnh duy nhất, và các đặc điểm của nó được thể hiện theo chiều dài sóng và băng thông đỉnh, trong khi quang phổ của đèn LED màu trắng được tổng hợp từ nhiều quang phổ đơn sắc.Các đặc điểm quang phổ của tất cả các đèn LED có thể được thể hiện bằng cách phân phối điện quang phổCác thông số màu sắc cũng có thể được tính từ sự phân bố năng lượng quang phổ của đèn LED.
Kiểm tra phân phối năng lượng quang phổ cần được thực hiện thông qua quang phổ, tách các màu sắc khác nhau của ánh sáng khỏi ánh sáng hỗn hợp để đo.Các ống kính và lưới có thể được sử dụng để đạt được quang phổ.
