SURGE Test; SURGE (SURGE) EMC test là gì?

Với sự phát triển nhanh chóng của công nghệ, các thiết bị điện tử đóng một vai trò ngày càng quan trọng trong cuộc sống của chúng ta.chúng ta không thể bỏ qua rằng thiết bị điện tử có thể gặp phải các hiệu ứng nhiễu điện từ (EMI) khác nhau trong quá trình hoạt động bình thườngĐể đảm bảo hoạt động bình thường của thiết bị điện tử, thử nghiệm SURGE EMC đã được đưa ra.

Đầu tiên, hãy tìm hiểu các đợt (SURGE) thử nghiệm EMC.

Xét nghiệm EMC sóng (SURGE) là gì?

Thử nghiệm EMC giật (SURGE) là một thử nghiệm quan trọng được sử dụng để phát hiện khả năng chống nhiễu của thiết bị điện tử dưới biến động điện áp tức thời.sét và các hiện tượng khác có thể xảy ra trong môi trường thực tế để kiểm tra khả năng sống sót của thiết bị trong môi trường điện từ khắc nghiệtVí dụ, liệu thiết bị điện tử có thể tiếp tục hoạt động bình thường sau khi bị sét đánh hay không.

Trong thử nghiệm tương thích điện từ EMC, có một thử nghiệm được gọi là thử nghiệm sóng.

Thử nghiệm EMC (Electromagnetic Compatibility Surge Test) là một phương pháp thử nghiệm được sử dụng để kiểm tra xem thiết bị điện tử có thể chịu được điện áp tạm thời từ lưới điện hay không.Kiểm tra EMC thường được thực hiện theo tiêu chuẩn quốc tế IEC 61000-4-5.

Trong thử nghiệm EMC, thiết bị thử nghiệm bị phơi nhiễm với điện áp chuyển tiếp mô phỏng lưới điện để mô phỏng các sự kiện quá tải đột ngột trong lưới điện.Những điện áp quá cao này có thể là do sét đánh., lỗi lưới điện, công tắc điện, vv, và có thể làm hỏng thiết bị hoặc can thiệp vào hoạt động bình thường của thiết bị.

Vậy, mục đích của thử nghiệm EMC sóng (SURGE) là gì?

Đầu tiên, thông qua thử nghiệm EMC tăng (SURGE), hiệu suất tương thích điện từ (EMC) của thiết bị điện tử có thể được đánh giá.Tính tương thích điện từ đề cập đến khả năng của thiết bị điện tử hoạt động bình thường trong một môi trường cụ thể mà không gây nhiễu có hại cho thiết bị khácThứ hai, thử nghiệm EMC tăng (SURGE) có thể giúp các nhà thiết kế thiết bị điện tử tìm ra các khiếm khuyết có thể xảy ra trong quá trình thiết kế hoặc sản xuất của thiết bị,do đó cải thiện độ tin cậy và ổn định của thiết bị.

Tiêu chuẩn thử nghiệm EMC

1Thiết bị điện và điện tử: GB/T17626.4-2006, IEC61000-4-5: 2001;

2Thiết bị công nghệ thông tin: GB/T17618-2015, CISPR24: 2010;

3- Máy gia dụng gia đình, dụng cụ điện và các thiết bị tương tự: GB/T4343.2-2009, CISPR14-2: 2008;

4Thiết bị điện để đo, kiểm soát và sử dụng trong phòng thí nghiệm: GB/T18268.1-2010, IEC61326-1:2005;

5Thiết bị vận chuyển đường sắt: GB/T24338.4-2018, GB/T25119-2010, GB/T24338.6-2018, GB/T24338.5-2018;

6Thiết bị y tế kỹ thuật: GB4824-2013, IEC CISPR11: 2010;

7. Bộ điều khiển có thể lập trình: GB/T15969.2-2008, IEC61131-2: 2007;

8Thiết bị máy tính: GB/T9813.1-2016, GB/T9813.2-2016;

9Thiết bị quang điện: CGC/GF004: 2011 (CNCA/CTS0004-2009A), NB/T32004-2013, CGC/GF037: 2014 (CNCA/CTS0001-2011A);

10Hệ thống truyền điện điều chỉnh tốc độ: GB12668.3-2012, IEC61800-3: 2004;

11Thiết bị tuabin gió: NB/T31004-2011;

12- Máy đo và thiết bị bảo vệ: NB/T31004-2011.

Tiêu chuẩn chính cho thử nghiệm EMC là IEC 61000-4-5, quy định hiệu suất tương thích điện từ mà thiết bị nên có trong tình trạng quá tải đột ngột (tức là,tăng áp) trong hệ thống điện.

Ngoài IEC 61000-4-5, có một số tiêu chuẩn thử nghiệm EMC khác, bao gồm:

1.ANSI C62.41: Tiêu chuẩn này phù hợp với các thử nghiệm điện áp và biến áp trong hệ thống điện.

2. EN 61000-6-1 và EN 61000-6-2: Các tiêu chuẩn này xác định các phương pháp và yêu cầu cho thử nghiệm EMC trong các điều kiện môi trường khác nhau.

3Phần 18: Đây là yêu cầu kiểm tra EMC được quy định bởi Ủy ban Truyền thông Liên bang Hoa Kỳ và áp dụng cho thiết bị điện tử không phải tiêu dùng như công nghiệp,Thiết bị khoa học và y tế.

4.VDE 0843: Đây là yêu cầu thử nghiệm EMC được quy định bởi Hiệp hội Điện tử và Công nghệ Thông tin Đức, bao gồm thử nghiệm điện giật.

Các tiêu chuẩn này đóng một vai trò quan trọng trong thử nghiệm EMC.Các nhà sản xuất thiết bị cần phải tiến hành thử nghiệm theo các tiêu chuẩn của quốc gia hoặc khu vực của họ để đảm bảo rằng thiết bị đáp ứng các yêu cầu và quy định tương ứng trong khi sử dụng.

Kiểm tra sóng EMC thường sử dụng một máy phát sóng mô phỏng để tiêm xung sóng vào thiết bị đang được thử nghiệm và sau đó phát hiện phản ứng của thiết bị.

Dưới đây là các phương pháp thử nghiệm EMC phổ biến:

1. Xác định các yêu cầu và tiêu chuẩn thử nghiệm EMC cho thiết bị thử nghiệm, chẳng hạn như IEC 61000-4-5.

2Chuẩn bị máy phát điện và thiết bị thử nghiệm, và kết nối thiết bị thử nghiệm với dây điện mô phỏng và máy phát điện.

3Điều chỉnh máy phát sóng và thiết lập các thông số thử nghiệm tương ứng, chẳng hạn như điện áp thử nghiệm, hình dạng sóng, tần số và thời gian thử nghiệm.

4Trước khi bắt đầu thử nghiệm, hãy kiểm tra xem thiết bị thử nghiệm có được dây điện đúng và đáp ứng các yêu cầu an toàn tương ứng không.

5. Bắt đầu thử nghiệm, tiêm xung sóng vào thiết bị thử nghiệm và ghi lại phản ứng của thiết bị thử nghiệm, chẳng hạn như có lỗi, cung cấp điện bị gián đoạn, v.v.

6Nếu có vấn đề với thiết bị thử nghiệm, nó cần phải được điều tra và phân tích để tìm ra nguyên nhân của vấn đề và thực hiện sửa chữa và cải tiến cần thiết.

7Phân tích và đánh giá kết quả thử nghiệm để xác định xem thiết bị thử nghiệm có đáp ứng các yêu cầu và tiêu chuẩn EMC tương ứng hay không.

8Dựa trên kết quả thử nghiệm, điều chỉnh và cải thiện thiết bị nếu cần thiết cho đến khi thiết bị thử nghiệm có thể đáp ứng các yêu cầu và tiêu chuẩn EMC tương ứng.

Cần lưu ý rằng thử nghiệm EMC cần phải được thực hiện trong một phòng thí nghiệm chuyên ngành hoặc cơ sở thử nghiệm để đảm bảo sự ổn định và khả năng lặp lại của môi trường thử nghiệm.phải chú ý đến sự an toàn của thiết bị thử nghiệm và nhân viên thử nghiệm trong quá trình thử nghiệm, và các quy trình và tiêu chuẩn vận hành an toàn tương ứng phải được tuân thủ.

Các tiêu chí thử nghiệm EMC thường dựa trên tiêu chuẩn thử nghiệm được sử dụng, chẳng hạn như IEC 61000-4-5.

1. Có phải thử nghiệm tăng áp được vượt qua hay không: Thiết bị phải có khả năng hoạt động bình thường trong quá trình thử nghiệm và không bị ảnh hưởng bởi xung tăng áp.

2. Nếu thiết bị thất bại: Nếu thiết bị thất bại trong quá trình thử nghiệm, chẳng hạn như tắt, khởi động lại, dữ liệu không chính xác, v.v., điều đó có nghĩa là có một vấn đề với hiệu suất EMC của thiết bị.

3. Có phải hình dạng sóng đáp ứng các yêu cầu: hình dạng sóng của xung sóng cần phải đáp ứng các yêu cầu thử nghiệm tương ứng, chẳng hạn như thời gian tăng, thời gian, điện áp đỉnh, v.v.

4Giới hạn hình sóng: Nếu thiết bị không thể chịu được hình sóng của xung thử nghiệm trong quá trình thử nghiệm, ví dụ, điện áp đỉnh vượt quá điện áp tối đa mà thiết bị có thể chịu được,nó có nghĩa là có một vấn đề với hiệu suất EMC của thiết bị.

5Trước và sau khi giới hạn hình sóng: Trong quá trình thử nghiệm,cần phải kiểm tra tình trạng của thiết bị trước và sau khi tiêm xung sóng để xác định xem thiết bị có bị ảnh hưởng bởi xung hình sóng hay không..

Cần lưu ý rằng các tiêu chí đánh giá có thể khác nhau tùy thuộc vào mục đích thử nghiệm, thiết bị thử nghiệm và môi trường thử nghiệm.cần phải thực hiện thử nghiệm theo các tiêu chuẩn thử nghiệm tương ứng, và đánh giá và đánh giá dựa trên kết quả thử nghiệm.

Nhu cầu kiểm tra EMC

Các sản phẩm điện tử không vượt qua thử nghiệm EMC có thể bị hỏng, thiết lập lại, trục trặc hoặc cháy trong khi sử dụng thực tế, vì vậy phải thực hiện thử nghiệm EMC.

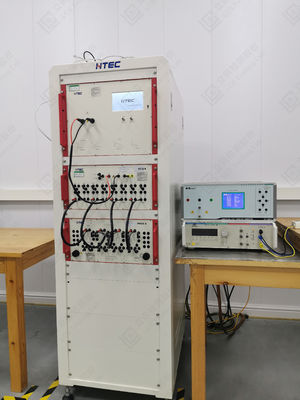

Thiết bị thử nghiệm EMC

1. Động cơ mô phỏng miễn dịch tạm thời

2. Thử nghiệm tia chớp

3- Máy phát sóng tổng hợp.

4. Mạng nối ba pha

5. Mạng nối đường truyền dữ liệu

6. Thử nghiệm tia chớp

7.7Mô-đun thử nghiệm.4KV

8. Mạng nối và tách

Các biện pháp phòng ngừa cho thử nghiệm EMC surge

1Trước khi thử nghiệm, hãy chắc chắn thêm các biện pháp bảo vệ theo yêu cầu của nhà sản xuất.

2Tỷ lệ thử nghiệm là mỗi phút một lần, không nên quá nhanh, để cung cấp một quá trình phục hồi hiệu suất cho thiết bị bảo vệ.hiện tượng đâm sét trong tự nhiên và chuyển đổi các công tắc lớn trong các trạm chuyển đổi không thể có tỷ lệ lặp lại rất cao.

3. Thử nghiệm, thường làm 5 lần cực dương / âm.

4. điện áp thử nghiệm nên tăng dần từ thấp đến cao để tránh các tác phẩm nghệ thuật do các đặc điểm phi tuyến tính của volt-ampere.chú ý đến điện áp thử nghiệm không vượt quá các yêu cầu của tiêu chuẩn sản phẩm để tránh thiệt hại không cần thiết.

Sự khác biệt giữa thử nghiệm sóng và thử nghiệm sét là gì?

(1) Sự khác biệt giữa ES thử nghiệm thoáng qua và thử nghiệm tia chớp là gì?

Các sóng sét là một phần của kiểm tra EMC. sóng sét đề cập đến điện áp cao tức thời được tạo ra trên các đường dây điện, đường dây tín hiệu và đường dây điều khiển do sét đâm.TVS thường được sử dụng để ức chế nó.

(2) Sự khác biệt và mối liên hệ giữa hai mục thử nghiệm "động lực dòng" và "động lực" trong thử nghiệm EMC là gì?

1Dòng điện vào mô tả một dòng điện lớn ngay lập tức. Nói chung đề cập đến dòng điện lớn được tạo ra bên trong một thiết bị điện trong một khoảnh khắc khi nó được cấp điện.Điều này chủ yếu được phản ánh trong tải inductive và capacitive. tải inductive đại diện cho động cơ. thời điểm động cơ bắt đầu, nó tương đương với một mạch ngắn, và dòng điện khá lớn,bởi vì sức đề kháng và cảm ứng của cuộn dây của động cơ rất nhỏ. Một dòng điện ngược cũng sẽ được tạo ra khi động cơ được tắt. Trọng lượng cảm ứng như tụ điện tương đương với mạch ngắn ngay khi chúng được bật,và dòng chảy là lý thuyết vô hạn tại thời điểm đóNgoài ra, thời điểm một đèn huỳnh quang được khởi động, nó đòi hỏi một điện áp cao ngay lập tức và dòng điện lớn để ion hóa hơi thủy ngân bên trong ống đèn.

2. Tăng sóng có thể mô tả dòng điện hoặc điện áp (hầu hết thời gian nó đề cập đến điện áp).một điện áp cao ngay lập tức được tạo ra trên lưới điện và áp dụng cho thiết bị điện.

3. Liên hệ: Khi động cơ tắt, có cả một dòng va chạm và một sóng.

(3) Sự khác biệt giữa sóng và sét đánh

1Các đặc tính khác nhau

1. Tăng: Đó là giá trị đỉnh tức thời vượt quá giá trị ổn định, bao gồm điện áp và dòng điện tăng.

2. Đám sét: Khi sét đâm, dòng điện đi qua người, gia súc, cây, tòa nhà, v.v., gây thương tích hoặc hư hại.

2Các nguyên nhân khác nhau

1. Tăng sóng: Đó là một xung mạnh mẽ xảy ra chỉ trong vài phần triệu giây. Các nguyên nhân có thể gây ra sóng bao gồm thiết bị nặng, mạch ngắn, chuyển động điện hoặc động cơ lớn.

2. Đám sét: một sự giải phóng nhanh chóng giữa một phần của lớp mây tích điện và một phần khác của lớp mây với một loại điện khác, hoặc lớp mây tích điện trên trái đất.

3Các đặc điểm khác nhau

1. Tăng cường: Các sản phẩm có chứa các thiết bị ngăn chặn tăng cường có thể hấp thụ hiệu quả năng lượng đột ngột lớn để bảo vệ thiết bị kết nối khỏi bị hư hại.

2Đám sét: Quá trình xả nhanh tạo ra sét mạnh và đi kèm với âm thanh lớn; khi sét xảy ra, các khoản phí thường được tạo ra,với lớp dưới là điện âm và lớp trên là điện dươngCác điện tích cực cũng được tạo ra trên mặt đất, di chuyển với các đám mây như một cái bóng. Các điện tích cực và âm hấp dẫn nhau, nhưng không khí không phải là một chất dẫn tốt.

3Trong thử nghiệm EMC, những yếu tố nào ảnh hưởng đến sự thất bại của thử nghiệm sóng sét?

Thêm một số thiết bị bảo vệ sét và chống sóng vào giao diện đường dây điện và tín hiệu.ống TVS varistor (diode Zener) ống xả khí ống xả rắnCác sản phẩm cụ thể của các thiết bị này có các thông số riêng của họ.Nó là vô dụng để chọn một thiết bị mà không thể bảo vệ chống lại một điện áp cao như vậyVì vậy, kiểm tra xem các thông số của thiết bị bạn chọn là chính xác và liệu nó có thể chịu được điện áp và dòng điện cao như vậy.
