Kiểm tra chứng nhận Bluetooth BQB, quy trình chứng nhận Bluetooth BQB

1.Bluetooth BQB chứng nhận

1.1 Lời giới thiệu

Chứng nhận Bluetooth cũng là chứng nhận BQB (Bluetooth Qualification Body).nó phải vượt qua một chứng chỉ gọi là BQBTất cả các công ty thành viên Bluetooth SIG có thể sử dụng nhãn hiệu và logo Bluetooth sau khi hoàn thành chứng nhận.Nhãn ngữ và logo Bluetooth chỉ có thể được sử dụng trên các sản phẩm đã vượt qua quy trình chứng nhận Bluetooth.

1Hai phương pháp chứng nhận BQB

1.2.1 Phương pháp ghi danh

1Đầu tiên, bạn cần mua một DID từ trang web chính thức của SIG (nếu bạn là một thành viên hàng năm của SIG, bạn sẽ cần một DID của US $ 4,000; nếu bạn là một thành viên miễn phí, bạn sẽ cần 8.000 USD);

2Lưu ý: Mô-đun Bluetooth được sử dụng phải được chứng nhận BQB, và phương pháp chứng nhận phải là sản phẩm cuối cùng,hoặc kết hợp ba hệ thống con: Hệ thống phụ điều khiển, hệ thống phụ hồ sơ, và hệ thống phụ máy chủ.

3. Đặt DID mua với phép module Bluetooth (làm việc trong tài khoản SIG);

4Mỗi khi bạn sử dụng mô-đun Bluetooth này để sản xuất một sản phẩm mới trong tương lai, bạn chỉ cần DID tên sau đây ở đây,và SIG sẽ gán một QDID cho mỗi sản phẩm (DID của sản phẩm cuối là vĩnh viễn hợp lệ, và DID của thành phần thường là thời gian hiệu lực ba năm).

5Cần lưu ý rằng trong hoàn cảnh bình thường, khi mô-đun đang thực hiện sản phẩm cuối cùng,hiệu suất Profile và RF sẽ khác với hiệu suất Profile và RF sau khi module được nhập vào toàn bộ máyDo đó, nói một cách nghiêm ngặt, nó cũng được khuyến cáo để sửa đổi hồ sơ và hiệu suất RF của toàn bộ máy. Sau đó kết hợp QDID sản phẩm cuối của mô-đun để liệt kê toàn bộ máy.

1.2.2 Phương pháp không niêm yết

Khi chứng nhận BQB được nhà sản xuất mô-đun Bluetooth có được không phải là sản phẩm cuối cùng, cũng không phải là sự kết hợp ba hệ thống con của hệ thống con điều khiển, hệ thống con hồ sơ,và hệ thống con chủ, ví dụ, nó là một thành phần, sau đó phương pháp được liệt kê ở trên không thể được sử dụng.

Tại thời điểm này, chúng ta cần phải lấy xe như một đơn vị và đưa nó đến một phòng thí nghiệm bên thứ ba để kiểm tra chứng nhận BQB. Nói chung, các mục kiểm tra là như sau:

1. Kiểm tra bổ sung các ngăn xếp giao thức không được bao gồm trong Component QDID;

2. Profile thử nghiệm;

3Kiểm tra hiệu suất RF.

Cuối cùng, chiếc xe này sẽ được sử dụng như là loại sản phẩm cuối cùng, và sau đó chúng ta có thể làm cho danh sách khác tương tự như chiếc xe này dựa trên chiếc xe này.chúng ta cũng có thể chi một đô la để liệt kê nhiều sản phẩm trên trang web chính thức của SIG.

So với các phương pháp được liệt kê ở trên, phương pháp này trước tiên phải chuẩn bị thiết bị phần cứng để thử nghiệm và ngoài việc trả tiền cho SIG để mua DID,bạn cũng cần phải trả tiền cho phòng thí nghiệm bên thứ ba để xét nghiệm, thường hàng chục ngàn nhân dân tệ, và phòng thí nghiệm sẽ hồ sơ và phiên bản Bluetooth được điều chỉnh.

Phần mềm đặc biệt được sử dụng để thử nghiệm trong quá trình chứng nhận và không yêu cầu phần mềm sản xuất hàng loạt.

1.3Lớp công suất

Mức năng truyền dbm Khoảng cách (mét)

lớp 1 10 dbm 100

lớp 2 4dbm 10

2.Bluetooth FCC chứng nhận

Kiểm tra tần số cố định chủ yếu là để kiểm tra liên quan đến RF. Bluetooth là ở 2.4G và sức mạnh truyền là trong phạm vi.

Phần mềm đặc biệt được sử dụng để thử nghiệm trong quá trình chứng nhận và không yêu cầu phần mềm sản xuất hàng loạt.

3. Đánh giá hiệu suất Bluetooth RF

3.1 Phản lệch tần số

3.2 Nhạy cảm

3.3 Sức mạnh truyền tải

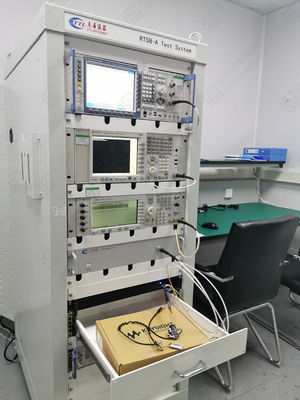

Thiết bị Bluetooth đang được thử nghiệm trong thử nghiệm trên đi vào chế độ DUT, và sau đó được thử nghiệm bằng một bộ kiểm tra Bluetooth (chẳng hạn như 8852).

Kết nối giữa thiết bị đang được thử nghiệm và bộ kiểm tra Bluetooth tốt nhất là cáp đồng trục, hoặc một ăng-ten có thể được sử dụng trực tiếp để truyền dữ liệu qua không khí.Sử dụng cáp đồng trục có thể tránh hiệu quả sự can thiệp, cải thiện chất lượng dữ liệu tín hiệu nhận được và giảm thời gian thử nghiệm.Nếu thực sự không có điều kiện để lấy mẫu kết nối giao diện không khí, khách hàng cũng nên chọn một ăng-ten tốt hơn khi sử dụng UPT, chẳng hạn như ăng-ten không hướng được hiển thị trong hình bên dưới,để giảm khả năng thất bại trong thử nghiệm (cũng đúng với các thử nghiệm công suất truyền và độ nhạy) theo cách này)Đặt thiết bị dưới thử nghiệm trong một hộp chắn có thể ngăn chặn sự can thiệp.

4Nguyên tắc thử nghiệm Bluetooth

DUT: Thiết bị đang được thử nghiệm Thiết bị đang được thử nghiệm, ở đây đề cập đến mô-đun Bluetooth hoặc máy nhỏ hoàn thành.bạn không thể sử dụng điện thoại di động và các thiết bị khác để kết nối bình thường, nhưng bạn có thể tìm kiếm nó.

SUT: Hệ thống đang được thử nghiệm thiết bị thử nghiệm hệ thống, ở đây đề cập đến thiết bị có thể nhận và gửi dữ liệu không dây cụ thể đến DUT
